Interconnexion au Niveau 1

Introduction

Les équipements d’interconnexion d'un réseau informatique sont les briques constitutives des réseaux informatiques physiques.

L’interconnexion des réseaux c’est la possibilité de faire dialoguer plusieurs sous réseaux initialement isolés, par l’intermédiaire de périphériques spécifiques (récepteur, Concentrateur, pont, Routeur, Modem), ils servent aussi à interconnecter les ordinateurs d’une organisation, d’un campus, d’un établissement scolaire, d’une entreprise. Il est parfois indispensable de les relier.

Dans ce cas, des équipements spécifiques sont nécessaires. Lorsqu'il s’agit de deux réseaux de même type, il suffit de faire passer les trames de l’un vers l’autre. Dans le cas de deux réseaux qui utilisent des protocoles différents, il est nécessaire de procéder à une conversion de protocole avant de transporter les trames (paquet des données).

Interconnexion avec un répéteur

C'est un équipement électronique simple permettant d’amplifier un signal et d’augmenter la taille d’un réseau. Ce n’est pas un organe intelligent capable d’apporter des fonctionnalités supplémentaires, il ne fait qu’augmenter la longueur du support physique. Il travaille uniquement au niveau physique du modèle OSI.

Interconnexion avec un concentrateur (Hub)

Le concentrateur (Hub) est un équipement de réseau qui permet de connecter plusieurs appareils au sein d'un réseau local (LAN). Il fonctionne au niveau de la couche physique du modèle OSI, ce qui signifie qu'il ne traite pas les données de manière intelligente. Lorsqu'un appareil envoie des données au concentrateur, celui-ci les transmet à tous les autres appareils connectés, sans distinction. Cela peut entraîner des collisions de données et une baisse de performance dans les réseaux très actifs. Les concentrateurs sont de moins en moins utilisés aujourd'hui, remplacés par des commutateurs (switches) qui offrent une meilleure gestion du trafic réseau.

Cela permet de concentrer le trafic réseau provenant de plusieurs hôtes, Ils sont en général dotés d'un port spécial appelé "uplink". Il possède 4 ports, 8 ports, 16 ports, 32 ports et le choix de port dépend du nombre de réseau.

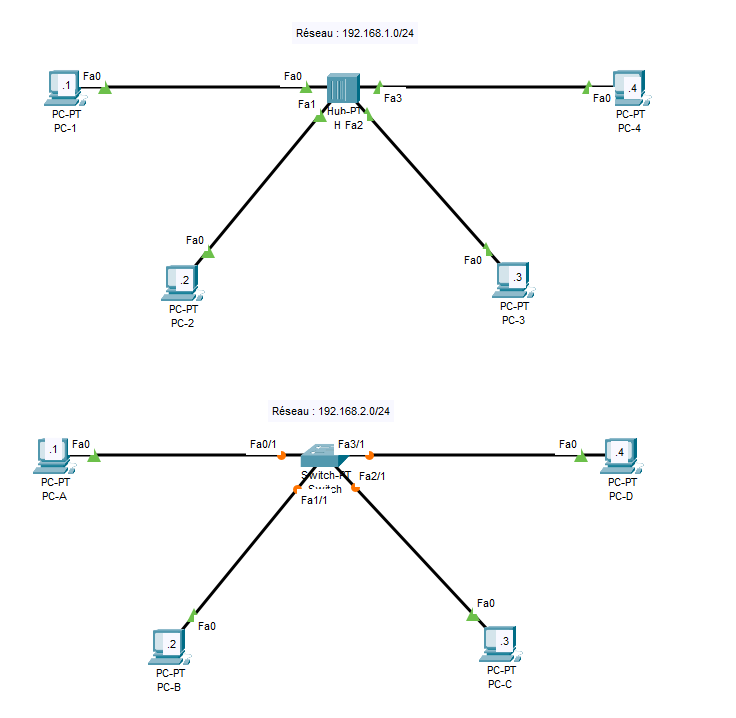

Premier exemple d'un réseau local (LAN) composé de 4 ordinateurs et d’un concentrateur (hub).

Équipement	Adresse IP
PC-1	192.168.1.1/24
PC-2	192.168.1.2/24
Hub
PC-3	192.168.1.3/24
PC-4	192.168.1.4/24

Ponts (bridges)

Les ponts sont des équipements permettant de relier des réseaux travaillant avec le même protocole. Ils travaillent au niveau logique c'est-à-dire au niveau de la couche 2 du modèle OSI (couche liaison). Sa fonction est d'interconnecter deux segments de réseaux distincts, soit de technologies différentes, soit de même technologie, mais physiquement séparés à la conception pour diverses raisons (géographique, extension de site etc.).

Interconnexion avec un commutateur (Switch)

Un commutateur réseau (ou Network switch en anglais) est un pont multiport c'est-à-dire qu’il s’agit d’un élément actif agissant au niveau de la couche 2 du modèle OSI.

Deuxième exemple d'un réseau local (LAN) composé de 4 ordinateurs et d’un commutateur (switch).

Équipement	Adresse IP
PC-A	192.168.2.1/24
PC-B	192.168.2.2/24
Switch
PC-C	192.168.2.3/24
PC-D	192.168.2.4/24

Passerelle (Gateway)

C’est un système matériel et logiciel permettant de faire la liaison entre deux réseaux afin de faire l’interface avec le protocole du réseau différent. C’est aussi un interprète.

Routeur

C'est un dispositif d’interconnexion de réseaux informatiques permettant d’assurer le routage des paquets entre deux réseaux ou plus afin de déterminer le chemin qu’un paquet de données va emprunter. Ils sont plus puissants : ils sont capables d'interconnecter plusieurs réseaux utilisant le même protocole.

Vsat - Satellite

Les réseaux de communications par satellite utilisent une station relais dans l’espace (le satellite) servant à relier (au moins) deux émetteurs/récepteurs hertziens au sol, communément appelés stations terrestres ou stations au sol. Les petites stations terrestres équipées d’antennes dont la taille est comprise en général entre 0,96 m et 2,4 m de diamètre sont appelées « terminaux à très petite ouverture » ou VSAT.

Comparaison

Voici un tableau comparatif des différents équipements d’interconnexion de réseaux :

Équipement	Couche OSI	Fonction principale	Utilisation typique
Répéteur	1 (Physique)	Amplification du signal	Étendre la portée d'un réseau
Concentrateur (Hub)	1 (Physique)	Connexion de plusieurs appareils	Réseaux locaux simples (obsolète)
Pont (Bridge)	2 (Liaison)	Relier des segments de réseau	Séparer les domaines de collision
Commutateur (Switch)	2 (Liaison)	Gestion intelligente du trafic	Réseaux locaux modernes
Passerelle (Gateway)	3+ (Réseau et au-delà)	Liaison entre réseaux différents	Interconnexion de réseaux hétérogènes
Routeur	3 (Réseau)	Routage des paquets entre réseaux	Interconnexion de réseaux IP, Internet
VSAT - Satellite	N/A (Technologie de transmission)	Liaison par satellite pour communication longue distance	Communications dans les zones isolées, liaisons internationales

Conclusion

Maîtriser ces deux modèles, c'est disposer d'une grille de lecture universelle pour analyser n'importe quel problème réseau. Quand un paquet ne passe pas, vous saurez exactement à quelle couche chercher le problème.
