Les topologies physique - réseau

Introduction

Les topologies sont des architectures de réseaux. Elles peuvent être décrites physiquement et logiquement. La topologie physique décrit l'apparence ou le plan du réseau. La topologie logique décrit quant à elle, la circulation des informations à travers le réseau.

Principales topologies

Les topologies réseau définissent la manière dont les ordinateurs sont connectés entre eux.

Les principales topologies des réseaux sont :

• 🧵 Topologie BUS
• • Les ordinateurs sont connectés en ligne, comme une chaîne.
  • ➡️ Simple à mettre en place
  • ❌ Sensible aux pannes : si un poste ou un point clé tombe, le réseau est perturbé voire inutilisable
• 🔄 Topologie ANNEAU
• Chaque ordinateur est relié à deux autres pour former une boucle.
• ➡️ Les données circulent de poste en poste
• ❌ Une panne sur un seul ordinateur peut bloquer tout le réseau
• ⭐ Topologie ÉTOILE
• Tous les ordinateurs sont connectés à un équipement central (switch ou hub).
• ➡️ Très utilisée en entreprise, plus fiable
• ❌ Dépend entièrement du commutateur : s’il tombe, tout s’arrête

Dans les paragraphes suivant, je rentre en détail sur chaque topologies des réseaux

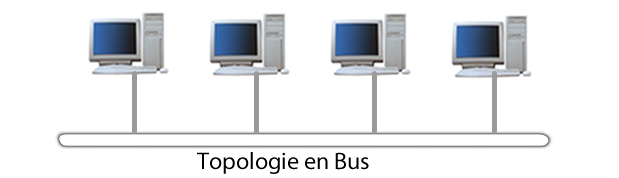

Le BUS

• Cette topologie physique est utilisée pour les réseaux locaux ETHERNET ne dépassant pas 10 Mbit/s. Cette topologie est représentée par un câblage unique des unités réseaux.
• Il a également un faible coût de déploiement et la défaillance d'un nœud (ordinateur) ne scinde pas le réseau en deux sous-réseaux. Ces unités sont reliées de façon passive par dérivation électrique ou optique.
• o Lorsqu'une station est défectueuse et ne transmet plus sur le réseau, elle ne perturbe pas le réseau.
• Lorsque le support est en panne, c'est l'ensemble du réseau qui ne fonctionne plus.

L ’ANNEAU

• Un réseau a une topologie en anneau quand toutes ses stations sont connectées en chaîne les unes aux autres par une liaison bipoint et la dernière à la première.
• Chaque station joue le rôle de station intermédiaire. Chaque station qui reçoit une trame, l'interprète et la ré-émet à la station suivante de la boucle si c'est nécessaire.
• La défaillance d'un hôte rompt la structure d'un réseau en anneau si la communication est unidirectionnelle ; en pratique un réseau en anneau est souvent composé de 2 anneaux contra-rotatifs.
• Note : les ordinateurs d'un réseau en anneau ne sont pas systématiquement reliés en boucle, mais peuvent être connectés à un répartiteur appelé « MAU », (pour Multi station Access Unit) qui va gérer la communication entre les ordinateurs reliés en allouant à chacun d'eux un « temps de parole ».
• En cas de collision de deux messages, les deux seraient perdus, mais les règles d'accès à l'anneau (par exemple, la détention d'un jeton) sont censées éviter ce cas de figure.

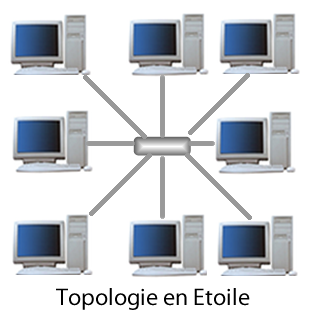

L ’ETOILE

• C'est la topologie la plus courante actuellement. Omniprésente, elle est aussi très souple en matière de gestion et dépannage de réseau : la panne d'un nœud ne perturbe pas le fonctionnement global du réseau.
• En revanche, l'équipement central un concentrateur (hub) et plus souvent sur les réseaux modernes, un commutateur (switch) qui relie tous les nœuds constitue un point unique de défaillance :

• une panne à ce niveau rend le réseau totalement inutilisable.
• Le réseau Ethernet est un exemple de topologie en étoile.
• L'inconvénient principal de cette topologie réside dans la longueur des câbles utilisés.

Conclusion

Chaque topologie réseau présente des avantages et des limites. Les topologies BUS et ANNEAU sont aujourd’hui peu utilisées à cause de leur manque de fiabilité. À l’inverse, la topologie ÉTOILE s’est imposée comme le standard, car elle est plus simple à gérer, plus évolutive et plus stable.

👉 En pratique, le choix d’une topologie dépend surtout des besoins en fiabilité, en coût et en facilité de maintenance.
