Conseil sur l'installation de Windows

système d'exploitation#

Matériel requis et recommander.

Pour Windows 7/10

Conseil : lors de l'installation de l'OS, pensez à diviser en deux partition minimum, de votre disque dur (Système et Données). La taille de la 1er partition "système", est de 10 Go pour Windows XP et de 50 Go pour Windows Vista/7 ; pour la 2è partition "données", elle sera le reste de la capacité restante de votre disque dur.

Exemple pour un disque dur de 500 Go :

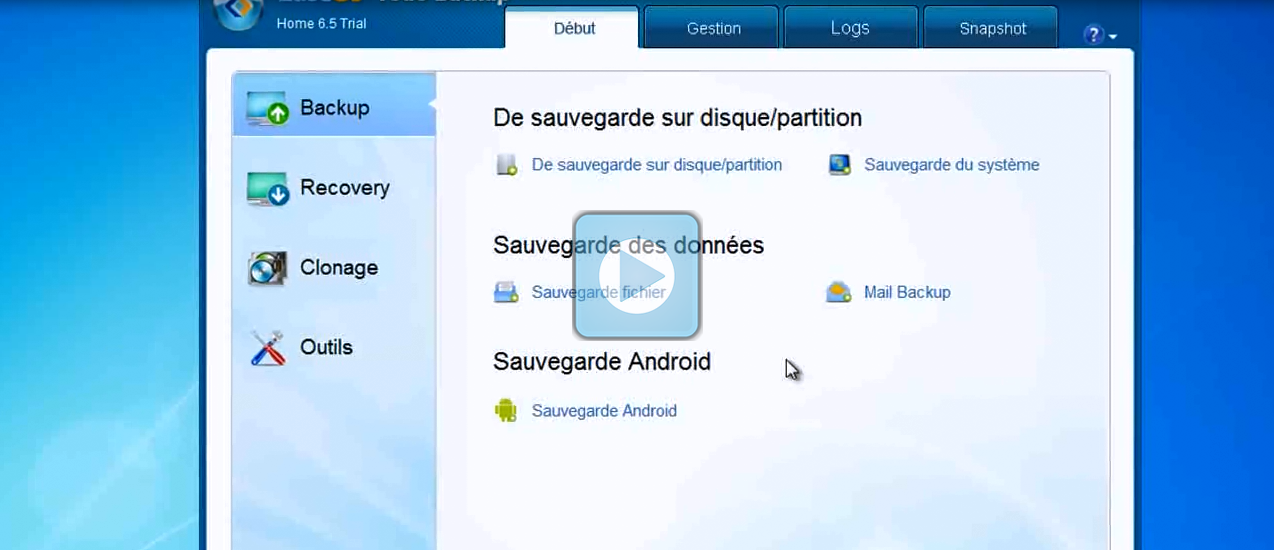

Le clonage

C'est quoi le clonage d'un disque dur et pourquoi il faut le faire ; le clonage de votre disque dur est une copie intégrale de sa surface sur un autre support (autre disque dur "interne ou externe", DVD, CD, Bande magnétique...), et pourquoi il fait le faire ?

C'est en cas que votre disque dur actuel tombe en panne ou qu'il a un disfonctionnement de l'un de vos programmes ou si vous avez envie de changer de disque dur.

C'est une procédure à faire au moins une fois par mois, si vous ne changer pas votre disque. Cela vous permet d'avoir une sécurité optimale, car quand ça arrive, vous ne pouvez plus récupérer vos données personnelles ou sinon il faut l'amener chez des sociétés spécialisées et sa peu vous coûter très cher.

Donc, je vais vous apprendre comment cloner votre disque dur, afin de vous préserver de ses désagréments ou pour le changement de votre disque dur. Pour cela il vous faudra un logiciel de clonage, comme par exemple : Cloneur Expert de chez Micro Application ou True Image de chez Acronis ou tout autres logiciels similaire (payent ou gratuit) vous permettra de cloner votre disque dur sur un support de votre choix, de préférence externe, pour faire le clonage de votre disque dur ; bien sûr vous pouvez avec certains logiciels ne cloner qu'une partie de votre disque dur (l'une des partitions si vous avec plusieurs).


Gestion des disques durs

Vous devez distinguer les disques de base des disques dynamiques et en comprendre les fonctionnalités avant de pouvoir configurer et gérer des disques durs sur votre ordinateur.

Le but de ce tutoriel est de vous apprendre à effectuer les tâches suivantes :

Utilisation de l’outil de gestion des disques

Dans Windows XP, Vista, 7, 8 et 10, vous exécutez la plupart des tâches dans l'outil de Gestion des disques.

La Gestion des disques, est un composant logiciel enfichable de la console MMC (Microsoft Management Console), et est un outil qui regroupe des tâches pour l'administration des disques locale et à distance. La version en ligne de commande de ce composant est, DiskPart, et est également disponible dans les version Windows. DiskPart permet de configurer le stockage à partir d'un script, d'une session distante ou d'une autre invite.

Utilisez les outils (Gestion des disques et DiskPart) pour effectuer les tâches suivantes :

Dans Windows, vous pouvez exécuter la plupart des tâches portant sur les disques sans éteindre l'ordinateur. La plupart des modifications apportées à la configuration prennent effet immédiatement. Pour ouvrir l'outil Gestion des disques, exécutez la procédure ci-dessous.

  1. Cliquez sur Démarrer,
  2. cliquez avec le bouton droit sur Poste de travail,
  3. puis cliquez sur Gérer.
  4. Sous l'icône Stockage, cliquez sur Gestion des disques.

L'outil Gestion des disques affiche les disques en modes graphique et liste. Le premier disque dur de votre ordinateur est nommé Disque 0. Le premier lecteur de Cd-rom de votre ordinateur est nommé Cd-rom 0. Le chiffre, zéro (0), est un numéro d'objet et ne peut pas être changé.

Vous pouvez personnaliser l'affichage en modifiant les types d'informations affichées dans les volets et en choisissant les couleurs et motifs utilisés pour afficher les parties du disque. Pour modifier les options d'affichage, cliquez sur Affichage, puis sélectionnez l'option.

Utilisation de l'outil DiskPart

L'outil DiskPart permet également de configurer et de gérer des disques. Vous pouvez l'utiliser pour exécuter les scripts qui automatisent une série de tâches sur un ou plusieurs ordinateurs, ou pour exécuter des tâches de gestion des disques à partir d'un emplacement distant. Vous pouvez également utiliser DiskPart pour exécuter des commandes directement à partir de l'invite.

Pensez à exécuter des scripts DiskPart lorsque vous automatisez l'installation de votre Windows. Avant d'exécuter une commande DiskPart, indiquez le disque pour l'opération. Pour ce faire, utilisez le numéro de l'objet disque. Windows attribue des numéros d'objet en fonction de l'ordre et du type de périphérique de votre système. La numérotation commence toujours à zéro.

Le premier disque de votre système est donc le Disque 0 ; il s'agit généralement du lecteur C.

Le numéro de l'objet disque peut être affiché dans l'outil Gestion des disques ou grâce à une commande DiskPart, List Disk.

En utilisant DiskPart une fois que vous avez sélectionné un disque, toutes les commandes DiskPart suivantes sont exécutées sur ce disque actif jusqu'à ce que vous sélectionniez un autre disque ou que vous quittez DiskPart à l'aide de la commande "Exit".

Par exemple, à l'invite, tapez la commande suivante :

Cette suite de commandes démarre l'utilitaire DiskPart, fait du disque "0" le disque actif et attribue à ce disque la lettre de lecteur E.

L'utilitaire DiskPart ne dispose pas de la commande format. Vous devez terminer votre script en utilisant la commande exit, puis en exécutant la commande format à l'invite.

Utilisation des disques de base. Les disques de base constituent le support de stockage par défaut des Windows.

Lorsque vous installez un nouveau disque, Windows le configure en tant que disque de base.

L'avantage lié à l'utilisation d'un disque de base est qu'il peut être lu localement par toutes les versions antérieures de Windows, en supposant que son format de fichier (NTFS [NT File System], FAT32 [File Allocation Table] ou FAT) puisse également être lu par le système d'exploitation. Si vous installez un système à double amorçage et qu'un des systèmes d'exploitation peut seulement lire des disques de base, vous devez installer les deux systèmes d'exploitation sur un disque de base.

L'outil Gestion des disques vous permet d'exécuter de nombreuses tâches avec des disques de base. Vous pouvez notamment organiser le disque de base en partitions et lecteurs logiques, et ajouter d'autres disques de base à votre ordinateur.

Organisation d’un disque de base

Un disque de base peut être divisé en parties plus petites de stockage, permettant ainsi d'organiser les données sur le disque.

Par exemple, vous pouvez diviser votre disque en deux parties : la première pour votre système d'exploitation et les applications, et la seconde pour les données.

Il est également utile de diviser un disque en parties lorsqu'il s'agit d'un système à double amorçage, dans lequel chaque système d'exploitation est installé sur une partie distincte du disque. Les parties d'un disque de base sont des volumes de base ou des partitions.

Les types de partitions disponibles sur un disque de base sont les suivantes :

Aucune lettre de lecteur n'est attribuée à la partition étendue, mais des lettres de lecteur sont attribuées à chaque lecteur logique de cette partition étendue.

Un disque de base peut disposer de quatre partitions principales au plus ou de trois partitions principales et d'une partition étendue avec lecteurs logiques.

Les raisons motivant l'organisation de données en partitions et lecteurs logiques dépendent des besoins de chaque utilisateur et de ceux de l'entreprise.

Création de partitions et de lecteurs sur un disque de base.

Avant de créer des partitions et des lecteurs logiques, vous devez déterminer les éléments suivants :

Pour créer des partitions et des lecteurs, vous devez avoir ouvert une session en tant qu'Administrateur ou en tant que membre du groupe local Administrateurs. Si votre ordinateur est connecté à un réseau, les paramètres de la stratégie de groupe peuvent vous empêcher d'exécuter cette procédure.

Création d’une partition principale.

Pour créer une partition principale, exécutez la procédure ci-dessous.

  1. Cliquez avec le bouton droit sur Poste de travail, cliquez sur Gérer, puis, sous Stockage, cliquez sur Gestion des disques.
  2. Cliquez avec le bouton droit sur une partie non allouée d'un disque de base, puis cliquez sur Nouvelle partition. L'espace non alloué est la partie d'un disque qui n'est pas attribuée à des partitions, des volumes ni des lecteurs logiques. Vous devez choisir une partie non allouée du disque pour créer une partition. Si vous cliquez avec le bouton droit sur un lecteur logique, un volume ou quoi que ce soit d'autre qu'une partie non allouée d'un disque de base, l'option Créer une partition ne sera pas disponible.
  3. Dans l'Assistant Création d'une nouvelle partition, cliquez sur Suivant, puis sur Partition principale. Notez que l'option de lecteur logique n'est pas disponible, car vous pouvez seulement créer un lecteur logique à partir d'une partition étendue.
  4. Suivez les instructions de l'Assistant en indiquant la taille, la lettre de lecteur et le format de fichier de la partition. L'Assistant dispose d'une option pour monter la partition sur un dossier NTFS vide.
  5. Création d'une partition étendue
  6. Vous pouvez créer une partition étendue si vous souhaitez la diviser en un ou plusieurs lecteurs logiques. Pour créer une partition étendue, utilisez l'Assistant de Création d'une nouvelle partition et indiquez uniquement la taille de la partition. La lettre de lecteur et le format de fichier sont spécifiés lorsque vous créez les lecteurs logiques.

Création d'un lecteur logique

Pour créer un lecteur logique, dans l'outil Gestion des disques, cliquez avec le bouton droit sur l'espace libre d'une partition étendue, cliquez sur Créer un lecteur logique, puis suivez les instructions de l'Assistant Création d'une nouvelle partition. L'espace libre fait référence à une partie d'une partition étendue qui n'est pas attribuée à un lecteur logique.

Ajout d’un disque de base.

Si vous devez ajouter un disque, Windows l'ajoute automatiquement en tant que disque de base. Pour ajouter un disque dur d'un ordinateur sur un autre ordinateur, exécutez la procédure ci-dessous.

  1. Par précaution, sauvegardez les données du disque.
  2. Retirez le disque de l'ordinateur d'origine.
  3. Installez le disque sur un ordinateur qui exécute Windows XP Professionnel.
  4. Ouvrez une session sur Windows XP Professionnel en utilisant un compte doté de privilèges administratifs, puis démarrez l'outil Gestion des disques.
  5. Si le disque ne s'affiche pas dans la liste, dans le menu Action, cliquez sur Analyser les disques de nouveau.
  6. Si le disque ne s'affiche toujours pas dans l'outil Gestion des disques, dans l'arborescence de la console Gestion de l'ordinateur, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit sur Lecteurs de disque, puis cliquez sur Rechercher les modifications sur le matériel. Lorsque le nouveau disque s'affiche dans l'outil Gestion des disques, les lettres de lecteur sont attribuées en utilisant les premières lettres de lecteur disponibles sur l'ordinateur cible.

Notez que les lettres de lecteur peuvent être réattribuées. Elles n'ont pas besoin d'être séquentielles. Ce n'est pas vrai pour le numéro d'objet du périphérique.

Utilisation des disques dynamiques.

Le type de disque que vous sélectionnez dans Windows XP Professionnel, c'est-à dire de base ou dynamique, détermine la manière dont vous utilisez et gérez l'espace sur votre disque dur. Lorsque vous utilisez des disques dynamiques, les faits ci-dessous sont avérés.

Un disque dur peut être de base ou dynamique, il ne peut être les deux à la fois. Vous ne pouvez pas combiner des types de stockage sur un même disque. Toutefois, si votre ordinateur possède plusieurs disques durs, vous pouvez configurer chacun d'eux sur un ordinateur en tant que disque de base ou disque dynamique. Vous pourrez, par conséquent, disposer de disques des deux types au sein d'un seul système. Lors de l'ajout d'un disque non formaté, le type de disque par défaut est un disque de base. Pour créer un disque dynamique, vous devez convertir un disque de base en disque dynamique. Important Les disques dynamiques ne sont pas pris en charge sur les ordinateurs portables, les disques amovibles ni sur les disques utilisant des interfaces USB (Universal Serial Bus) ou IEEE (Institute of Electrical and Electronic Engineers) 1394 (appelées également FireWire). Windows ne prend pas en charge les disques dynamiques si la taille de secteur sur le disque est inférieure à 512 octets ni sur des disques de cluster s'ils sont connectés à l'interface SCSI (Small Computer System Interface) ou à des bus Fiber Channel. Un disque de cluster est un groupe de disques qui fonctionne comme un seul disque. Notez que les disques dynamiques requièrent un espace minimal de 1 Mo pour la base de données des disques dynamiques.

Conversion d’un disque de base en disque dynamique.

Vous pouvez convertir des disques de base en disques dynamiques à tout moment et, dans la plupart des cas, vous n'êtes pas tenu de redémarrer votre ordinateur pour effectuer la conversion. Si le disque que vous mettez à niveau contient la partition d'amorçage ou la partition système, ou encore un fichier d'échange actif, vous devez cependant redémarrer l'ordinateur deux fois, pour terminer la conversion. Un fichier d'échange actif est un espace de fichier temporaire qui est utilisé pour la mémoire virtuelle. Important Vous devez toujours sauvegarder les données d'un disque avant de procéder à la conversion d'un disque de base en disque dynamique pour vous assurer de ne pas les perdre en cas de problème. Pour convertir un disque de base en disque dynamique à l'aide de l'outil Gestion des disques, exécutez la procédure ci-dessous.

  1. Ouvrez l'outil Gestion des disques.
  2. Cliquez avec le bouton droit sur le disque de base que vous voulez convertir, puis cliquez sur Convertir en disque dynamique.
  3. Dans la boîte de dialogue Conversion en disque dynamique, sélectionnez le disque que vous voulez convertir. Vous pouvez également convertir un disque de base en disque dynamique en utilisant la version ligne de commande de l'outil Gestion des disques, DiskPart.

Pour ce faire, exécutez la procédure suivante :

  1. Ouvrez une invite, puis tapez: diskpart.
  2. Pour convertir le premier disque de base (disque 0) en disque dynamique, à l'invite diskpart, tapez les commandes suivantes : select disk 0 convert dynamic exit.
  3. Redémarrez votre ordinateur.

La conversion d'un disque de base en disque dynamique transforme les partitions en volumes simples, et le disque reçoit une copie de la base de données des disques dynamiques. À chaque fois que des volumes dynamiques sont créés sur le disque dynamique ou que des volumes sont supprimés ou étendus, seule la base de données des disques dynamiques est mise à jour. La table de partition sur le disque n'est pas mise à jour. Important vous ne pouvez pas utiliser de configuration à double amorçage sur un système qui utilise des disques dynamiques. Si vous convertissez un disque de base en disque dynamique, seul le système d'exploitation en cours d'exécution reconnaît le nouveau disque dynamique. Si plusieurs systèmes d'exploitation sont requis sur un même ordinateur, configurez ce dernier en utilisant des disques de base.

Transformation d'un disque dynamique en disque de base. Vous pouvez rétablir un disque dynamique en disque de base ; cependant, tous les volumes doivent être supprimés avant la conversion. Attention tous les volumes sont supprimés sur un disque dynamique avant qu'il ne soit converti en disque de base. Avant de transformer un disque dynamique en disque de base, transférez-les données du disque sur un autre ordinateur. Pour transformer un disque dynamique en disque de base, exécutez la procédure cidessous.

  1. Sauvegardez toutes les données que vous voulez conserver sur des supports amovibles ou sur un autre disque.
  2. Dans l'outil Gestion des disques, cliquez avec le bouton droit sur le disque dynamique que vous voulez convertir.
  3. Cliquez sur Convertir en disque de base.

Sur un disque dynamique, le stockage est organisé en volumes et non en partitions. Vous pouvez créer l'un des types de volumes (Vous avez trois types de volumes) ci-dessous sur un disque dynamique.

Volume simple :

Contient l'espace d'un seul disque. Les volumes simples sont, aux disques dynamiques ce que sont les partitions principales aux disques de base.

Volume agrégé par bande :

Combine les zones d'espace libre de deux disques physiques ou plus dans un volume.

Lorsque les données sont écrites dans un volume agrégé par bande, elles sont allouées alternativement et équitablement sur ces disques. Ce processus de répartition des données sur un jeu de disques améliore les performances de disque. Les performances de disque correspondent à la vitesse à laquelle l'ordinateur peut accéder aux données d'un ou plusieurs disques. Cependant, si un disque d'un volume agrégé par bande connaît une défaillance, les données de la totalité du volume sont perdues.

Volume fractionné :

Inclut l'espace disque de deux disques physiques ou plus. Lors de l'écriture de données sur un volume fractionné, la partie du volume située sur le premier disque est d'abord remplie, puis les données sont écrites sur le disque suivant du volume. Si l'un des disques du volume fractionné connaît une défaillance, toutes les données stockées sur ce disque seront perdues. Tout comme un jeu de volumes dans les versions antérieures de Windows NT, un volume fractionné vous permet de combiner le stockage sur disque, mais n'améliore pas les performances de disque.

Création d’un volume

Avant de créer des volumes, vous devez déterminer les éléments suivants

  1. nombre et type de volumes à créer, taille (en Mo) de chaque volume,
  2. nombre de disques (de deux à 32 disques dynamiques) à attribuer au volume fractionné ou agrégé par bande,
  3. lettres de lecteur à attribuer au volume
  4. format de fichier pour le volume. Pour créer des volumes, vous devez avoir ouvert une session en tant qu'Administrateur ou membre du groupe Administrateurs.

Si votre ordinateur est connecté à un réseau, les paramètres de stratégie réseau peuvent également vous empêcher de créer des volumes. Si vous disposez de privilèges d'administrateur, mais ne pouvez pas créer de volumes dynamiques, parlez-en à l’administrateur réseau.

Création d'un volume simple

Pour créer un volume simple, exécutez la procédure ci-dessous.

  1. Ouvrez l'outil Gestion des disques, cliquez avec le bouton droit sur l'espace non alloué du disque dynamique sur lequel vous souhaitez créer le volume simple, puis cliquez sur Nouveau nom.
  2. Dans l'Assistant Création d'un nouveau volume, cliquez sur Suivant.
  3. Cliquez sur Simple, puis suivez les instructions à l'écran.

Création d'un volume fractionné ou agrégé par bande

Vous devez disposer d'au moins deux disques dynamiques pour créer un volume fractionné ou agrégé par bande. Vous pouvez étendre un volume agrégé par bande ou fractionné sur 32 disques dynamiques au plus. Pour créer un volume fractionné ou agrégé par bande, exécutez la procédure suivante :

  1. Ouvrez l'outil Gestion des disques, cliquez avec le bouton droit sur l'espace non alloué du disque dynamique sur lequel vous souhaitez créer le volume, puis cliquez sur Nouveau nom.
  2. Dans l'Assistant Création d'un nouveau volume, cliquez sur Suivant.
  3. Cliquez sur Fractionné pour créer un volume fractionné ou sur Agrégé par bandes pour créer un volume agrégé par bande, puis suivez les instructions à l'écran. La création de volumes agrégés par bande nécessite que vous sélectionniez deux zones ou plus d'espace non alloué. Ces zones doivent être sur des disques différents.

Formatage d'un disque dynamique

L'outil Gestion des disques ne dispose pas du formatage FAT ni du formatage FAT32 pour des disques dynamiques. Pour mettre un disque dynamique au format FAT ou FAT32, dans l'Explorateur Windows, cliquez avec le bouton droit sur le disque à formater, puis cliquez sur Formater.

Extension des partitions sur un disque de base

Les partitions d'un disque de base peuvent être étendues si les conditions ci-dessous sont remplies.

Pour étendre une partition vous devez utiliser l'utilitaire DiskPart. Vous ne pouvez pas étendre la partition système ou d'amorçage actuelle.

Extension de volumes sur un disque dynamique

Les volumes d'un disque dynamique peuvent être étendus si les conditions ci-dessous sont remplies.

Notez que l'extension d'un volume simple d'un autre disque est identique à la création d'un volume fractionné.

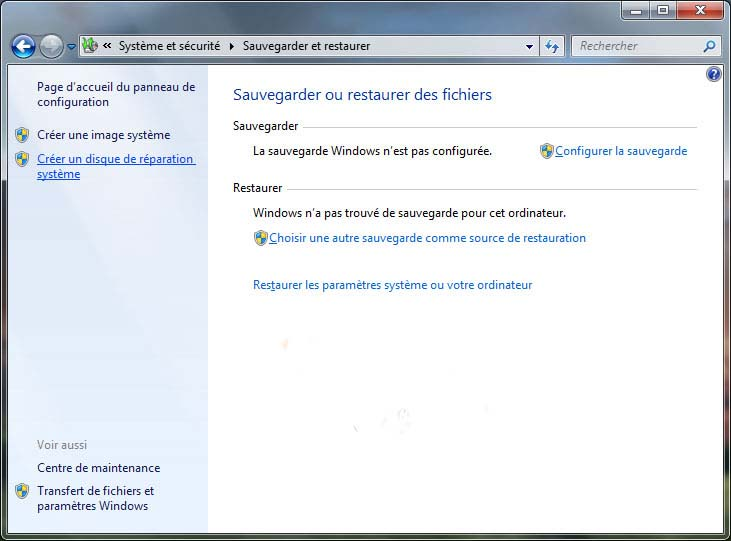

Sauvegarde de partition système

Vous avez la possibiliter de faire une sauvegarde du système dès la première utilsation, car sur certain ordinateur de fabriquant, on vous le propose dès le premier démarrage de l'ordinateur.

Sinon, Une fois votre PC récemment acheter et bien installé (avec vos logiciels favoris et entièrement configuré, pensez à réaliser une sauvegarde complète de la partition système pour la reconstituer en cas de problème grave.

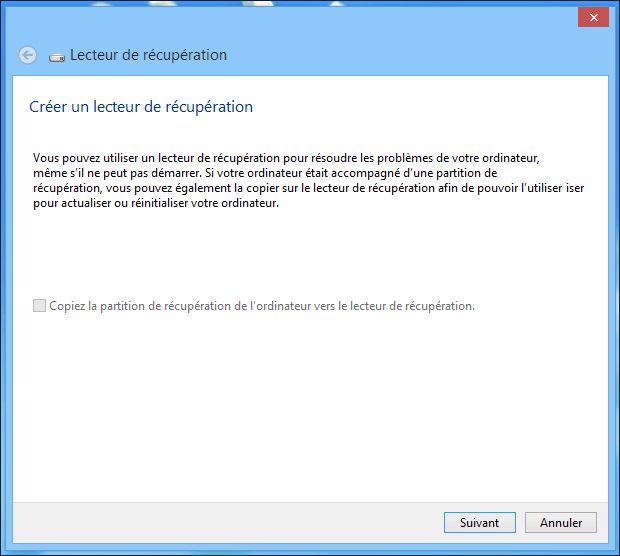

Windows 7, 8 et 10 propose une telle option, mais elle est vraiment bien cachée !

Lancez une recherche sur les paramètres (touche Windows + W), saisissez "sauvegarde" et cliquez sur "Récupération de fichiers Windows 7.

Puis cliquez sur "Créer une image système" et suivez l'assistant.


Migration de Windows 7 à Windows 10

migration vers Windows 10

Migration ou aussi appelé mise à jour du logiciel d'exploitation en une version plus ressente.

Quand on parle de migration entre deux OS (Système d'Exploitation), cela veut dire que l'on installe une nouvelle version du système d'exploitation sur un ancien système, on peut appeler ça aussi une mise à jour.

Ici je vais vous monter comment mettre à jour ou migré vers Windows 10 ; vous pouvez le faire soit avec Windows 7 que Windows 8 et 8.1, par contre avec Windows XP, vous installez l'OS en totalité et là sans de mise à jour, c'est comme si vous installiez sur un Pc sans OS. Donc pour ceux et celles qui veulent le faire, pensé à faire une sauvegarde de vos données personnelles, et de faire et de vérifier vos logiciels favoris, qu'il y a une version pour Windows 10 sinon sa seras perdu.

Bien sûr, vous devez avoir une licence pour faire la migration.

Avant de commencer à migrer vers Windows 10, pensez à faire une sauvegarde de vos données personnelles en cas où ça ne marcherait pas.

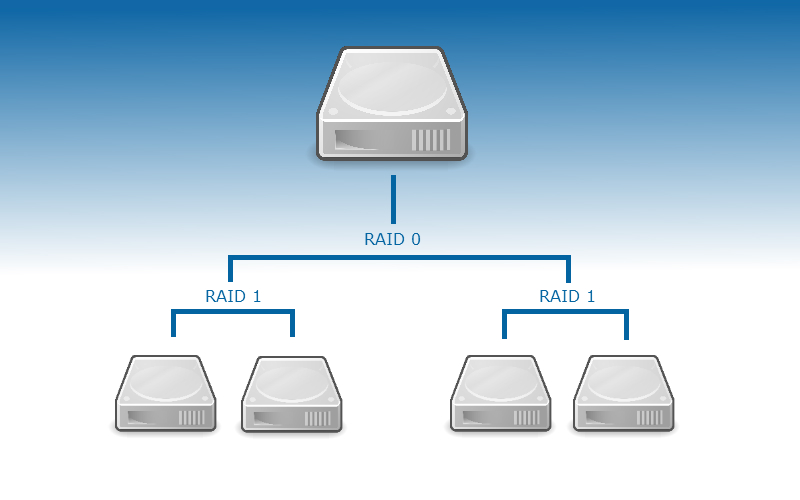

RAID (informatique)

RAID en informatique

Le RAID est un ensemble de techniques de virtualisation du stockage permettant de répartir des données sur plusieurs disques durs afin d'améliorer soit les performances, soit la sécurité ou la tolérance aux pannes de l'ensemble du ou des systèmes.

L'acronyme RAID a été défini en 1987 par l'Université de Berkeley (Californie), dans un article nommé A Case for Redundant Arrays of Inexpensive Disks (RAID), soit « regroupement redondant de disques peu onéreux ». Aujourd'hui, le mot est devenu l'acronyme de Redundant Array of Independent Disks, ce qui signifie « regroupement redondant de disques indépendants ».

Historique

En 1978, un employé d'IBM, Norman Ken Ouchi, déposa un brevet concernant un « Système de récupération de données stockées dans une unité de stockage défectueuse », et dont la description était ce que deviendrait plus tard le RAID 5. Ce brevet fait également mention du mirroring (en) de disque (qui sera appelé plus tard RAID 1), ainsi que de la protection avec une parité dédiée (correspondant à ce qui sera appelé plus tard RAID 3 ou RAID 4).

La technologie RAID a été élaborée par un groupe de chercheurs de l'université de Californie à Berkeley en 1987. Ces derniers étudièrent la possibilité de faire reconnaître deux disques durs ou plus comme une seule entité par le système. Ils obtinrent pour résultat un système de stockage aux performances bien meilleures que celles des systèmes à disque dur unique, mais doté d'une très mauvaise fiabilité. Les chercheurs s'orientèrent alors vers des architectures redondantes, afin d'améliorer la tolérance aux pannes du système de stockage.

Depuis sa création, la particularité principale de l'architecture RAID est sa capacité à combiner plusieurs périphériques de stockage bon marché et de technologie courante dans une matrice unique, de sorte que ce groupement offre une fiabilité et/ou des performances accrues, ce pour un coût largement inférieur à un périphérique de stockage unique de capacité équivalente exploitant des techniques de pointe. L'architecture RAID s'oppose donc à l'architecture SLED (Single Large Expensive Disk), qui est fondée sur l'utilisation d'un seul et même disque dur de grande capacité et de haute performance, donc de prix élevé, car celui-ci doit non seulement pouvoir stocker beaucoup d'informations, mais il doit de plus être d'excellente qualité pour garantir au mieux la pérennité et l'accessibilité de son contenu non redondant.

En effet, dans une architecture de type SLED, la bonne conservation des données est dépendante de la moindre défaillance du disque dur. Lorsqu'une panne survient, non seulement le système est inexploitable le temps du remplacement du matériel défectueux, mais la seule manière de récupérer les données est de procéder à une restauration de la dernière sauvegarde, ce qui peut prendre plusieurs heures durant lesquelles le système est inutilisable.

Si un tel temps d'inactivité est acceptable pour l'ordinateur d'un particulier, il est en revanche rédhibitoire pour le système informatique d'une entreprise, pour laquelle une telle panne peut avoir des conséquences non négligeables. L'utilisation d'une architecture RAID, du moins dans la plupart de ses niveaux fonctionnels, permet justement d'apporter une réponse à ces besoins, car non seulement la défaillance d'un des disques de la grappe n'interrompt pas le fonctionnement de l'ensemble, ce qui permet au système de continuer à fonctionner, mais de surcroît, une fois le disque en panne échangé, son contenu est reconstruit automatiquement à partir des autres disques pendant le fonctionnement normal du système. Ainsi, pendant toute la durée de l'incident, l'activité de l'entreprise peut continuer de façon ininterrompue et transparente.

Le RAID, suivant ses niveaux fonctionnels, s'il donne des temps de réponse identiques à ceux des disques s'ils étaient utilisés individuellement, offre des débits significativement supérieurs, même en utilisant des disques durs bon marché aux performances moyennes, tout en garantissant une bien meilleure fiabilité (sauf pour le RAID 0 qui la réduit d'autant que le nombre de disques). Dans de telles situations, les architectures RAID se révèlent donc idéales, tant du point de vue de leurs performances que de leur fiabilité. Dans tous les cas, le RAID reste complètement transparent à l'utilisateur qui, quel que soit le nombre de disques physiques utilisés pour construire le RAID, ne verra jamais qu'un seul grand volume logique, auquel il accédera de façon tout à fait habituelle via le système d'exploitation.

La mise en miroir s'avère être une solution onéreuse, puisqu'il est nécessaire d'acquérir les périphériques de stockage en plusieurs exemplaires, pour n'avoir à disposition qu'une fraction de leur capacité totale (généralement la moitié). Aussi, partant du principe que plusieurs unités de stockage ont une faible probabilité de tomber en panne simultanément, d'autres systèmes ont été conçus, dont ceux permettant de régénérer les données manquantes à partir des données restantes accessibles et de données supplémentaires, dites de redondance.

Les différents types de systèmes RAID

Le système RAID est :

Le système RAID est donc capable de gérer d'une manière ou d'une autre la répartition et la cohérence de ces données. Ce système de contrôle peut être purement logiciel ou utiliser un matériel dédié.

Le RAID logiciel

En RAID logiciel, le contrôle du RAID est intégralement assuré par une couche logicielle du système d'exploitation. Cette couche s'intercale entre la couche d'abstraction matérielle (pilote) et la couche du système de fichiers.

Diverses implémentations

La plupart des systèmes d'exploitation grand public permettent déjà de mettre en œuvre le RAID logiciel, qu'il s'agisse de Microsoft Windows, des diverses distributions Linux, ou de Mac OS X.

Les RAID logiciels de Microsoft Windows et de Linux sont incompatibles entre eux.

Le RAID pseudo-matériel

L'immense majorité des contrôleurs RAID bon marché intégrés à de nombreuses cartes-mères depuis 2004/2005 gèrent le RAID 0 et 1 sur des disques durs IDE ou SATA. Malgré le discours marketing à cette époque qui tendait systématiquement à induire en erreur sur ce point, il ne s'agit pas de RAID matériel à proprement parler, mais plutôt d'un contrôleur de disque doté de quelques fonctions avancées. D'un point de vue strictement matériel, cette solution hybride n'est pas différente d'un RAID logiciel. Elle diffère cependant sur l'emplacement des routines logicielles de gestion du RAID.

Avec les matériels plus récents, la différence entre RAID pseudo-matériel et RAID matériel est purement théorique. La seule différence pratique est que dans le RAID pseudo-matériel, processeur et mémoire ne sont pas dédiés. Cependant, la puissance des processeurs récents et le coût réduit de la mémoire font que cette limitation n'est plus un élément critique. Le seul avantage restant pour les RAID spécialisés est la disposition d'outils de gestion des incidents plus performants.

Le RAID matériel

Dans le cas du RAID matériel, une carte ou un composant est affecté à la gestion des opérations. Le contrôleur RAID peut être interne à l'unité centrale (carte d'extension) ou déporté dans une baie de stockage.

Un contrôleur raid est en général doté d'un processeur spécifique, de mémoire dédiée, éventuellement d'une batterie de secours, et est capable de gérer tous les aspects du système de stockage RAID grâce au microcode embarqué (firmware).

Du point de vue du système d'exploitation, le contrôleur RAID matériel offre une virtualisation complète du système de stockage. Le système d'exploitation considère chaque volume RAID comme un volume de stockage unique et n'a pas connaissance de ses constituants physiques.

Les différents niveaux de RAID

Les niveaux standards

Les différents types d'architecture RAID sont numérotés à partir de 0 et peuvent se combiner entre eux (on parlera alors de RAID 0+1, 1+0, etc.).

RAID 0 : volume agrégé par bandes

Le RAID 0, également connu sous le nom « d'entrelacement de disques » ou de « volume agrégé par bandes » (striping en anglais), est une configuration RAID permettant d'augmenter significativement les performances de la grappe en faisant travailler n disques durs en parallèle (avec n ≥ 2).

Structure - RAID 0

Nota : en RAID matériel, la migration d'un RAID 0 avec plusieurs disques vers un RAID 1 est rarement possible, alors que l'inverse l'est. Il est donc plus souple de démarrer en RAID 1.

RAID 1 : Disques en miroir

Le RAID 1 consiste en l'utilisation de n disques redondants (avec n ≥ 2, chaque disque de la grappe contenant à tout moment exactement les mêmes données, d'où l'utilisation du mot « miroir » (mirroring en anglais).

Structure - RAID 1

Nota : la migration du RAID 1 vers RAID 0, RAID 5, RAID 6 est presque toujours envisageable, ce qui fait du RAID 1 une bonne solution de départ si on n'a pas un besoin important en performance.

RAID 5 : volume agrégé par bandes à parité répartie

Le RAID 5 combine la méthode du volume agrégé par bandes (striping) à une parité répartie. Il s'agit là d'un ensemble à redondance N + 1. La parité, qui est incluse avec chaque écriture, se retrouve répartie circulairement sur les différents disques. Chaque bande est donc constituée de N blocs de données et d'un bloc de parité. Ainsi, en cas de défaillance de l'un des disques de la grappe, pour chaque bande il manquera soit un bloc de données soit le bloc de parité. Si c'est le bloc de parité, ce n'est pas grave, car aucune donnée ne manque. Si c'est un bloc de données, on peut calculer son contenu à partir des N-1 autres blocs de données et du bloc de parité. L'intégrité des données de chaque bande est préservée. Donc non seulement la grappe est toujours en état de fonctionner, mais il est de plus possible de reconstruire le disque une fois échangé à partir des données et des informations de parité contenues sur les autres disques.

Structure - RAID 5

On voit donc que le RAID 5 ne supporte la perte que d'un seul disque à la fois, ce qui devient un problème depuis que les disques qui composent une grappe sont de plus en plus gros (1 To et plus), car le temps de reconstruction de la parité en cas de disque défaillant est allongé (ce qui augmente la probabilité de survenue d'une nouvelle défaillance car les autres disques durs sont sollicités de façon intensive durant la reconstruction). Ainsi, le temps de reconstruction est généralement d'environ 2 h pour des disques de 300 Go contre une dizaine d'heures pour 1 To. Pour limiter le risque il est courant d'ajouter un disque de rechange (spare), dédié au remplacement immédiat d'un éventuel disque défaillant : en régime normal celui-ci est inutilisé ; en cas de panne d'un disque, il prendra automatiquement la place du disque défaillant. Cela nécessite une phase communément appelée recalcul de parité, consistant à recréer sur le nouveau disque le bloc manquant (données ou parité) pour chaque bande. Pendant le processus de recalcul de parité, le volume RAID reste disponible normalement, l'ordinateur se trouve juste un peu ralenti.

Ce système nécessite impérativement un minimum de trois disques durs. Ceux-ci doivent généralement être de même taille, mais un grand nombre de cartes RAID modernes autorisent des disques de tailles différentes, bien que cela ne soit pas optimal. La capacité de stockage utile réelle, pour un système de X disques de capacité c identiques est de ( X − 1 ) × c. En cas d'utilisation de disques de capacités différentes, le système utilisera dans la formule précédente la capacité minimale. Ainsi par exemple, trois disques de 100 Go en RAID 5 offrent 200 Go utiles ; dix disques, 900 Go utiles.

Ce système allie sécurité (grâce à la parité) et bonne disponibilité (grâce à la répartition de la parité), même en cas de défaillance d'un des périphériques de stockage.

Il existe une variante : le « RAID 5 varientable » où chaque disque a son propre contrôle. Toutes les autres fonctionnalités sont identiques.

On a souvent tendance à croire qu'un système RAID 5 est totalement fiable. Il est en effet généralement admis que la probabilité de défaillance simultanée de plusieurs disques est extrêmement faible — on parle évidemment d'une défaillance entraînant la perte d'accès complète et définitive aux données de plusieurs disques et non d'une simple indisponibilité de plusieurs disques. Cela est vrai pour une défaillance générale d'une unité de disque. Cependant, cela est faux si l'on considère comme défaillance un seul secteur devenu illisible.

En effet, dans la pratique, il est très rare que toutes les données d'un volume soient lues régulièrement. Et quand bien même ce serait le cas, la cohérence de la parité n'est que très rarement vérifiée pour des raisons de performances. Il est donc probable que des défauts tels que des secteurs de parité illisibles ne soient pas détectés pendant une très longue période. Lorsque l'un des disques devient réellement défectueux, la reconstruction nécessite de parcourir l'intégralité des disques restants. On peut alors découvrir des défauts qui étaient restés invisibles jusque-là.

Tout ceci pourrait ne pas être bien grave et occasionner la perte d'une quantité de données minime (un secteur de disque dans cet exemple soit généralement 512 octets), cependant, l'immense majorité des contrôleurs RAID sont incapables de gérer les défaillances partielles considèrent généralement comme « défaillant » un disque contenant un seul secteur illisible. Donc, si un disque dur tombe en panne, tandis qu'un secteur illisible est rencontré au moment de la reconstruction, deux disques sont considérés défaillants simultanément et le volume RAID 5 devient inutilisable. Il devient alors difficile et coûteux de récupérer les données non sauvegardées.

Un système RAID 5 doit donc être vérifié et sauvegardé périodiquement pour s'assurer que l'on ne risque pas de tomber sur ce genre de cas.

Les niveaux de RAID peu courants

La concaténation de disques consiste à additionner les capacités de plusieurs disques durs en un volume logique d'une taille équivalente à la somme des tailles des disques durs. Cette méthode utilise une méthode d'écriture séquentielle : les données ne sont écrites sur le disque dur suivant que lorsqu'il ne reste plus de place sur le précédent.

Le NRAID n'est pas à proprement parler un RAID, et il ne permet d'ailleurs aucune redondance de données. La panne d'un disque peut avoir des conséquences désastreuses sur le reste des données si des métadonnées critiques sont impactées.

Il est parfois confondu à tort avec le JBOD, qui désigne une baie de stockage regroupant des unités accessibles individuellement, sans configuration spéciale.

Le NRAID est aussi désigné comme « Volume Simple » sous Windows (à partir de Windows 2000).

RAID 2 : volume agrégé par bandes à parité

Le RAID 2 est aujourd'hui désuet. Il combine la méthode du RAID 0 (volume agrégé par bande) à l'écriture d'un code de contrôle d'erreur par code de Hamming (code ECC) sur un disque dur distinct. Or, l'écriture de ce code de contrôle est désormais directement intégrée dans les contrôleurs de disques durs. Cette technologie offre un bon niveau de sécurité, mais de mauvaises performances.

RAID 3 et RAID 4

Structure - RAID 3

Le RAID 3 et le RAID 4 sont semblables à ceci près que le premier opère par octets et le second par blocs. Le RAID 4 ne nécessite pas autant de synchronisme entre les disques. Le RAID 3 tend donc à disparaître au profit du RAID 4 qui offre des performances nettement supérieures.

Ces niveaux de RAID nécessitent une matrice de n disques (avec n ≥ 3). Les n − 1 premiers disques contiennent les données tandis que le dernier disque stocke la parité (voir section parité).

Si le disque de parité tombe en panne, il est possible de reconstruire l'information de parité avec le contenu des autres disques de données.

Si l'un des disques de données tombe en panne, il est possible de reconstruire l'information avec le contenu des disques de données restants et celui du disque de parité.

Il est important que le disque de parité soit de bonne qualité, car il est à tout instant sollicité en écriture. Ce dernier point est une des limitations du RAID 3.

De même, si plus d'un disque vient à défaillir, il est impossible de remédier à la perte de données.

RAID 6

Le RAID 6 est une évolution du RAID 5 qui accroît la sécurité en utilisant n informations redondantes au lieu d'une. Il peut donc résister à la défaillance de n disques. Les fondements mathématiques utilisés pour les informations de redondance du RAID 6 sont beaucoup plus complexes que pour le RAID 5 ; de ce fait les implémentations de l'algorithme se limitent souvent à n = 2 (soit la perte de 2 disques).

Si la sécurité est plus grande, le coût en matériel est plus élevé et la vitesse est moindre. La puissance CPU nécessaire pour calculer les redondances et surtout pour reconstruire un volume défectueux est également nettement plus importante.

Structure - RAID 6

Les défauts majeurs sont :

Le RAID 6 était peu utilisé du fait de son surcoût. Toutefois l'envolée des capacités des disques durs ces dernières années ainsi que la vulgarisation de solutions professionnelles à base de disques SATA a suscité un intérêt nouveau dans l'utilisation du RAID 6, que ce soit par le biais de contrôleurs RAID matériels ou via du RAID logiciel (le noyau Linux 2.6 intègre le RAID 6).

Synchronisation de l’heure

Pour que votre ordinateur indique toujours l’heure exacte, il suffit qu’il soit connecté à Internet. En effet, si vous avez conservé les réglages par défaut, Windows synchronise automatiquement et régulièrement son horloge interne avec un serveur Internet. Pour le vérifier, faites un simple clic (Windows XP) ou double clic (Vista ou 7) sur l’horloge, en bas à droite de la barre des tâches.

Avec Windows Vista ou 7, cliquez sur Modifier les paramètres de la date et de l’heure dans la fenêtre qui s’affiche. Avec toutes les versions de Windows, activez l’onglet Temps Internet. Vous constaterez que vous pouvez seulement activer ou désactiver cette synchronisation, mais pas en modifier la fréquence, qui est de 7 jours. Or, si vous avez besoin de conserver l’heure avec une grande précision sur votre PC, il faut des synchronisations plus fréquentes.

Pour cela, vous allez modifier le registre de Windows.
